RFS型滚轮送料机

选型参数

型号 RFS
卷料宽度 60 ~ 700 mm
材料厚度范围 0.1-3.5 mm

滚轮送料机优点：

生产性：可多任务程连续加工。
高速性：每分钟可达600次。
泛用性：无论材料之宽度与厚度，只需调整送料机去配合模具即可简单使用。
专用性：可依客户材料属性（异型材，亮面电镀板及各类特殊材料）设计制造。
构造简单经济实惠。
故障率低，保养容易。
冲床直接传动，不耗电。

送料精度：

依回转数及送料长度而有所不同，二般其精度可在±0.05mm（依机型别精度有所不同），若有导销作定位时，更可到达±0.01mm的精度。

型式：

单式：适用于卷料（厚度0.15mm以上），单制品或连续冲制品时用之。
复式：适用于卷料（厚度0.15mm以下），短尺寸材料，单制品或连续冲制品时用之。

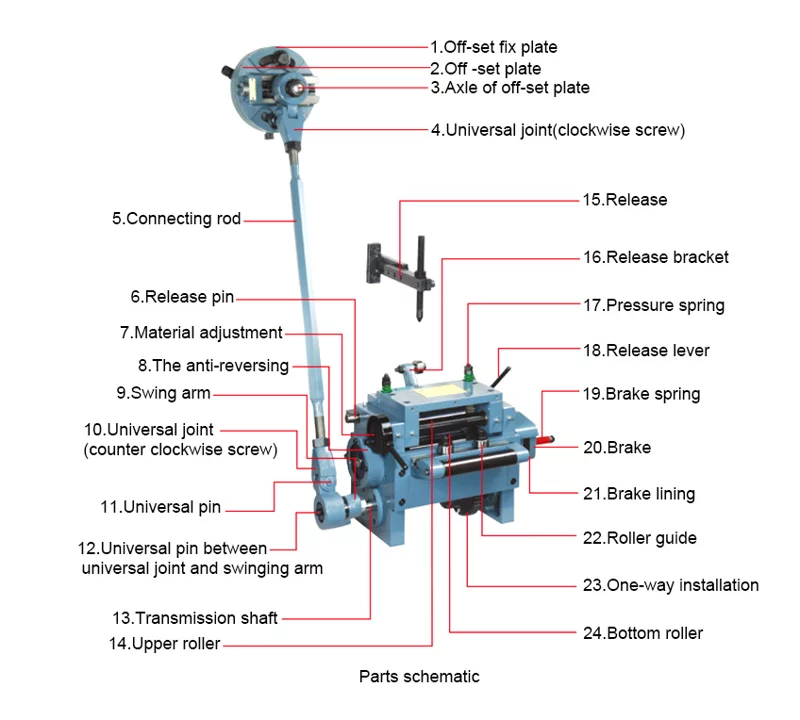

滚轮送料机的八大特点：

单向轴承
嵌有超硬合金，并配合滚柱轴承，具耐磨性、安全性精度高、寿命长。
齿轮经过热处理HRC60°，再精密研磨、传动精度高。
滚轮
采用中空式·重量轻·回转惯性小，可实时停止，确保送料精度。
经热处理HRC60°镀硬铬再研磨，硬度高、耐磨性优、寿命长。
碟式剎车（一般剎车装置）
采用高级离合器来令片两面完全接触，寿命长、稳定性佳、精度高
逆向装置
构造和单向装置一样，能相当精确地控制下轮，长时间使用亦不会使下轮有丝毫的倒退现象，稳定性和精度相当高。
不因为冲压时所溅出的残油，而使刹车失灵产生下轮倒转，送距不准之现象。
不易产生高热。
附有超硬合金和滚柱，不易磨损。
动作方式为滚柱作圆周运动，而不是如4根导柱的直线运动，因此不会有咬死现象。
摩擦力小，所需的传动扭力相对减少，传动机构较不易损壤。
配有逆向装置，可明显提高送料速度。
特殊结构，增加了使用寿命。
冲网特性
直接传动下滚轮，杜绝齿隙公差，确保送料定位精度。
放大送距调整比例，最适用于短送距之产品冲制（如冲网雨刷...等）
特殊滚轮
PU上滚轮:送料时不易压伤材料。
可调式滚轮:依料宽调整夹持料边送料不伤材料。
各类异型滚轮:如圆、扁线材，四方料...等异型材料。

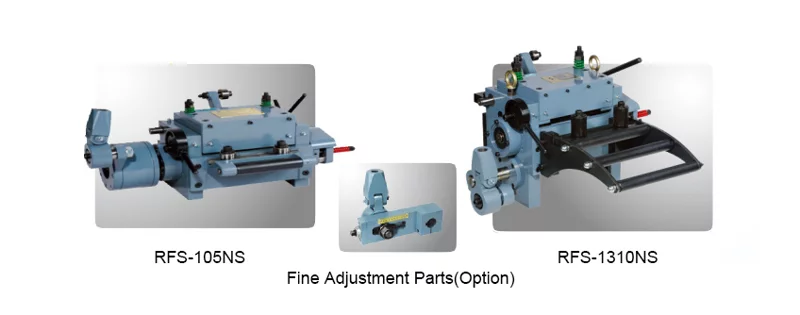

送距微调装置
可缩短送距调整时间。
多段式拉杆
拆换快速，送料线高调整方便，避免损伤设备。

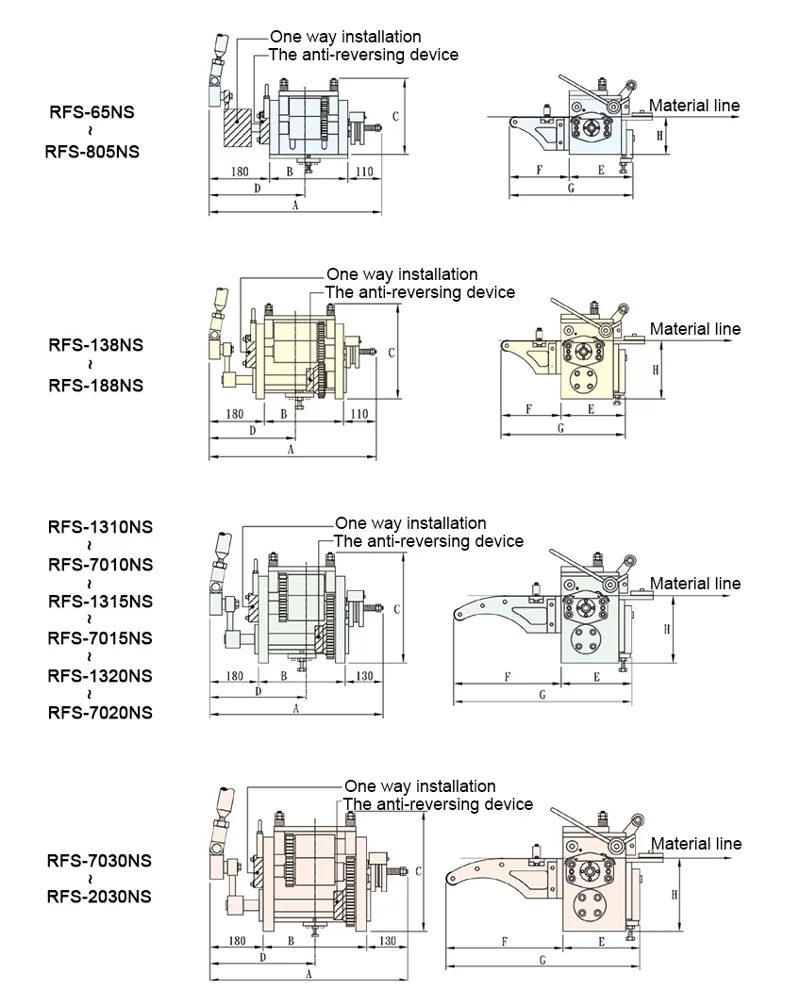

Product Specification

Item	RFS-65NS	RFS-105NS	RFS-205NS	RFS-305NS
材料宽度 mm	60	100	200	300
最大送料长度 mm	50	50	50	50
适用材料厚度 mm	0.1-1.6	0.1-1.6	0.1-1.6	0.1-1.6
送料线高度 mm	55-100	55-100	55-100	55-100
冲床吨位 Ton	5~20	5~20	20	40
重量 Kg	57	64	87	103

Item	RFS-405NS	RFS-505NS	RFS-605NS	RFS-705NS
材料宽度 mm	400	500	600	700
最大送料长度 mm	50	50	50	50
适用材料厚度 mm	0.1-1.6	0.1-1.6	0.1-1.6	0.1-1.6
送料线高度 mm	55-100	55-100	55-100	55-100
冲床吨位 Ton	60	80	110	110
重量 Kg	121	141	161	181

Item	RFS-805NS	RFS-138NS	RFS-188NS	RFS-1310NS
材料宽度 mm	800	130	180	130
最大送料长度 mm	50	80	80	100
适用材料厚度 mm	0.1-1.6	0.1-1.6	0.1-1.6	0.1-3.5
送料线高度 mm	55-100	60-120	60-120	70-140
冲床吨位 Ton	110	10-60	20-60	40-60
重量 Kg	201	76	84	142

Item	RFS-2010NS	RFS-3010NS	RFS-4010NS	RFS-5010NS
材料宽度 mm	200	300	400	500
最大送料长度 mm	100	100	100	100
适用材料厚度 mm	0.1-3.5	0.1-3.5	0.1-3.5	0.1-3.5
送料线高度 mm	70-140	70-140	70-140	70-140
冲床吨位 Ton	40-80	60-160	80-260	110-260
重量 Kg	155	182	200	220

Item	RFS-6010NS	RFS-7010NS	RFS-1315NS	RFS-2015NS
材料宽度 mm	600	700	130	200
最大送料长度 mm	100	100	150	150
适用材料厚度 mm	0.1-3.5	0.1-3.5	0.1-3.5	0.1-3.5
送料线高度 mm	70-140	70-140	70-140	70-140
冲床吨位 Ton	160-260	160-260	40-60	40-80
重量 Kg	240	260	143	156

Item	RFS-3015NS	RFS-4015NS	RFS-5015NS	RFS-6015NS
材料宽度 mm	300	400	500	600
最大送料长度 mm	150	150	150	150
适用材料厚度 mm	0.1-3.5	0.1-3.5	0.1-3.5	0.1-3.5
送料线高度 mm	70-140	70-140	70-140	70-140
冲床吨位 Ton	60-160	80-260	110-260	160-260
重量 Kg	181	201	221	241

Item	RFS-7015NS	RFS-1320NS	RFS-2020NS	RFS-3020NS
材料宽度 mm	700	130	200	300
最大送料长度 mm	150	200	200	200
适用材料厚度 mm	0.1-3.5	0.1-3.5	0.1-3.5	0.1-3.5
送料线高度 mm	70-140	70-140	70-140	70-140
冲床吨位 Ton	160-260	40-60	40-80	60-160
重量 Kg	261	146	159	184

Item	RFS-4020NS	RFS-5020NS	RFS-6020NS	RFS-7020NS
材料宽度 mm	400	500	600	700
最大送料长度 mm	200	200	200	200
适用材料厚度 mm	0.1-3.5	0.1-3.5	0.1-3.5	0.1-3.5
送料线高度 mm	70-140	70-140	70-140	70-140
冲床吨位 Ton	80-260	110-260	160-260	160-260
重量 Kg	204	224	244	264

Item	RFS-2030NS	RFS-3030NS	RFS-4030NS	RFS-5030NS
材料宽度 mm	200	300	400	500
最大送料长度 mm	300	300	300	300
适用材料厚度 mm	0.1-3.5	0.1-3.5	0.1-3.5	0.1-3.5
送料线高度 mm	100-190	100-190	100-190	100-190
冲床吨位 Ton	60-160	80-200	80-200	110-260
重量 Kg	223	251	279	307

Item	RFS-6030NS	RFS-7030NS
材料宽度 mm	600	700
最大送料长度 mm	300	300
适用材料厚度 mm	0.1-3.5	0.1-3.5
送料线高度 mm	100-190	100-190
冲床吨位 Ton	110-260	110-260
重量 Kg	335	363
