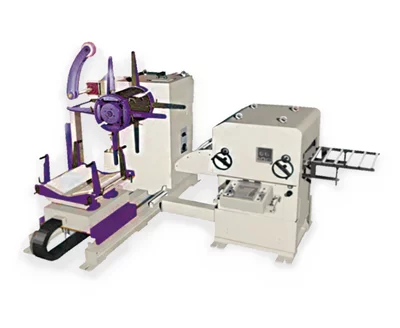

NLF4三合一整平送料机
选型参数
- 型号 NLF4
- 型号 NLF4
- 型号 NLF4
- 卷料宽度 90 ~ 1800 mm
- 卷料宽度 90 ~ 1800 mm
- 卷料宽度 90 ~ 1800 mm
- 材料厚度范围 1.0 ~ 8.0 mm
- 材料厚度范围 1.0 ~ 8.0 mm
- 材料厚度范围 1.0 ~ 8.0 mm
- 卷料重量 15,000 kg
- 卷料重量 15,000 kg
- 卷料重量 15,000 kg
- 送料速度 15 m/min
- 送料速度 15 m/min
- 送料速度 15 m/min
- 送料精度 ± 0.20 mm
- 送料精度 ± 0.20 mm
- 送料精度 ± 0.20 mm
更多型号
-
NLF4-400
-
NLF4-500
-
NLF4-600
-
NLF4-700
-
NLF4-800
-
NLF4-1000
-
NLF4-1800
描述
本机适用 :
- 各类型高张力钢板之製品，如各种汽车零件。
- 可搭配机械手或其他周边连线使用。
- 可依客户需求特殊设计。
Product Specification
| Item | NLF4-400 | NLF4-500 | NLF4-600 | NLF4-700 |
|---|---|---|---|---|
| 材料宽度 mm | 90 ~ 400 | 90 ~ 500 | 90 ~ 600 | 90 ~ 700 |
| 材料厚度 mm | 1.0 ~ 8.0 | 1.0 ~ 8.0 | 1.0 ~ 8.0 | 1.0 ~ 8.0 |
| 最大料卷重量 kg | 5000 | 5000 | 5000 | 7000 |
| 开卷马达 HP | 3 | 3 | 3 | 5 |
| 伺服马达 kW | 7.5 | 7.5 | 7.5 | 11 |
| 料卷内径 mm | 480 ~ 520 | 480 ~ 520 | 480 ~ 520 | 480 ~ 520 |
| 料卷外径 mm | 1500 | 1500 | 1500 | 1500 |
| 最大送料速度 m/min | 15 | 15 | 15 | 15 |
| 最高冲程 spm | 50 | 50 | 50 | 50 |
| 送料精度 mm | ± 0.20 | ± 0.20 | ± 0.20 | ± 0.20 |
| 送料线高度 mm | 1100 ± 100 | 1100 ± 100 | 1100 ± 100 | 1100 ± 100 |
| 气压 kPa | 500 | 500 | 500 | 500 |
| Item | NLF4-800 | NLF4-1000 | NLF4-1800 |
|---|---|---|---|
| 材料宽度 mm | 90 ~ 800 | 90 ~ 1000 | 90 ~ 1800 |
| 材料厚度 mm | 1.0 ~ 8.0 | 1.0 ~ 8.0 | 1.0 ~ 8.0 |
| 最大料卷重量 kg | 7000 | 10000 | 15000 |
| 开卷马达 HP | 5 | 7.5 | 10 |
| 伺服马达 kW | 11 | 11 | 15 |
| 料卷内径 mm | 480 ~ 520 | 480 ~ 520 | 508 |
| 料卷外径 mm | 1500 | 1500 | 1500 |
| 最大送料速度 m/min | 15 | 15 | 15 |
| 最高冲程 spm | 50 | 50 | 50 |
| 送料精度 mm | ± 0.20 | ± 0.20 | ± 0.20 |
| 送料线高度 mm | 1100 ± 100 | 1100 ± 100 | 1100 ± 100 |
| 气压 kPa | 500 | 500 | 500 |
