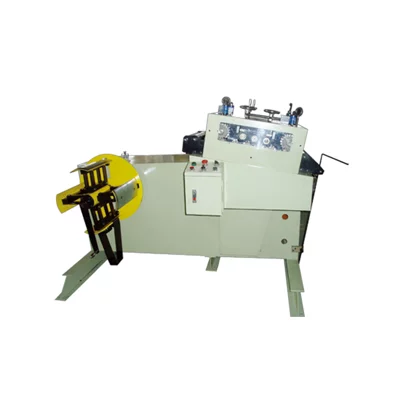

GUL型二合一料架整平机
选型参数
- 型号 GUL
- 卷料宽度 300 ~ 800 mm
- 材料厚度范围 0.5 ~ 3.2 mm
- 卷料重量 5,000 kg
更多型号
-
GUL-300A
-
GUL-400A
-
GUL-300B
-
GUL-400B
-
GUL-500B
-
GUL-600B
-
GUL-300C
-
GUL-400C
-
GUL-500C
-
GUL-600C
-
GUL-700C
-
GUL-800C
描述
特点：
- 料架与整平机合二为一，占地更省。
- 采用更简便操作方式，易于操控。
- 上部工作滚轮採用涡轮式 4 点微调装置，适合矫正精度要求较高之加工品质需求。
- 滚轮材质为轴承钢 (SUJ2)，经热处理 HRC60° 表面镀硬铬再研磨，硬度高，耐磨性高，寿命长。
- 为确保精度要求，各整平滚轮强调真直度，真圆度，圆筒度及同心度之要求，以确保其整平效果。
- 采用固定支点式，以确保导料滚轮在传送料带时不会有偏斜现象。
- 采用数字式显示器能快速且正确的达到设定功能。
- 整平本体经热处理调质后再进行加工，避免变形而影响整平效果。
- 料架的扩张本体和弧型扩张爪採用 FC25 铸铁体成型， 以达高强度和同心度之要求。
- 采用光电感测器无段变速装置，而不会有滚轮夹痕之现象。
- 可掀式，易于清理，速度约 20 米 / 分。
本机适用：
- 本二合一料架整平机可配合任何送料机使用。
- 对于长尺寸材料之剪料生产线亦可适用。
- 本机台尤其适用于电脑外壳界之使用，目前已有好多家知名厂商使用。
- 可依客户特殊要求，特别设计制造。
- 针对板材表面要求度高之冲制品，如镀锌板、电镀板、日光灯反光板等。b
Product Specification
| Item | GUL-300A | GUL-400A | GUL-300B | GUL-400B |
|---|---|---|---|---|
| 最大材料宽度 mm | 300 | 400 | 300 | 400 |
| 材料厚度 mm | 0.2 ~ 1.6 | 0.2 ~ 1.6 | 0.3 ~ 2.3 | 0.3 ~ 2.3 |
| 最大料卷重量 kg | 3000 | 3000 | 3000 | 3000 |
| 开卷马达 HP | 2 | 2 | 2 | 2 |
| 矫正马达 HP | 3 | 3 | 3 | 3 |
| 料卷内径 mm | 480 ~ 520 | 480 ~ 520 | 480 ~ 520 | 480 ~ 520 |
| 最大料卷外径 mm | 1200 | 1200 | 1200 | 1200 |
| 矫正速度 m/min | 20 | 20 | 20 | 20 |
| 矫正滚轮 mm | Ø 40 x 11 | Ø 40 x 11 | Ø 48 x 11 | Ø 48 x 11 |
| 送料滚轮 mm | Ø 56 x 4 | Ø 56 x 4 | Ø 75 x 4 | Ø 75 x 4 |
| 气压 kPa | 400 ~ 600 | 400 ~ 600 | 400 ~ 600 | 400 ~ 600 |
| Item | GUL-500B | GUL-600B | GUL-300C | GUL-400C |
|---|---|---|---|---|
| 最大材料宽度 mm | 500 | 600 | 300 | 400 |
| 材料厚度 mm | 0.3 ~ 2.3 | 0.3 ~ 2.3 | 0.5 ~ 3.2 | 0.5 ~ 3.2 |
| 最大料卷重量 kg | 3000 | 3000 | 3000 | 3000 |
| 开卷马达 HP | 2 | 2 | 2 | 2 |
| 矫正马达 HP | 5 | 5 | 3 | 3 |
| 料卷内径 mm | 480 ~ 520 | 480 ~ 520 | 480 ~ 520 | 480 ~ 520 |
| 最大料卷外径 mm | 1500 | 1500 | 1200 | 1200 |
| 矫正速度 m/min | 20 | 20 | 20 | 20 |
| 矫正滚轮 mm | Ø 48 x 11 | Ø 48 x 11 | Ø 60 x 11 | Ø 60 x 11 |
| 送料滚轮 mm | Ø 75 x 4 | Ø 75 x 4 | Ø 90 x 4 | Ø 90 x 4 |
| 气压 kPa | 400 ~ 600 | 400 ~ 600 | 400 ~ 600 | 400 ~ 600 |
| Item | GUL-500C | GUL-600C | GUL-700C | GUL-800C |
|---|---|---|---|---|
| 最大材料宽度 mm | 500 | 600 | 700 | 800 |
| 材料厚度 mm | 0.5 ~ 3.2 | 0.5 ~ 3.2 | 0.5 ~ 3.2 | 0.5 ~ 3.2 |
| 最大料卷重量 kg | 3000 | 3000 | 5000 | 5000 |
| 开卷马达 HP | 2 | 2 | 3 | 3 |
| 矫正马达 HP | 5 | 5 | 7.5 | 7.5 |
| 料卷内径 mm | 480 ~ 520 | 480 ~ 520 | 480 ~ 520 | 480 ~ 520 |
| 最大料卷外径 mm | 1500 | 1500 | 1500 | 1500 |
| 矫正速度 m/min | 20 | 20 | 20 | 20 |
| 矫正滚轮 mm | Ø 60 x 11 | Ø 60 x 11 | Ø 60 x 11 | Ø 60 x 11 |
| 送料滚轮 mm | Ø 90 x 4 | Ø 90 x 4 | Ø 90 x 4 | Ø 90 x 4 |
| 气压 kPa | 400 ~ 600 | 400 ~ 600 | 400 ~ 600 | 400 ~ 600 |
